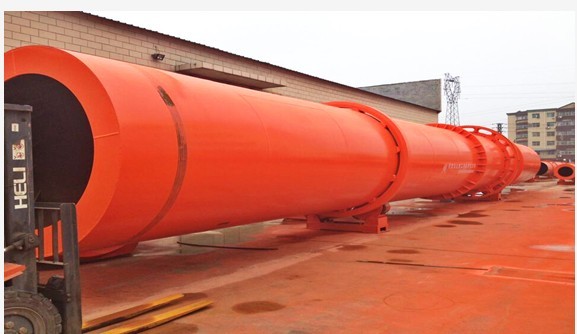

轉筒污泥烘干機主要由引風機、打散裝置、帶式上料機、進料機、回轉滾筒、熱源、帶式出料機、卸料器和配電柜構成。
轉筒污泥烘干機的工作區包括出料區、傾斜揚料板區、清理區、導料區構成。污泥由給料機經溜槽進入烘干機內導料板上，隨著筒體的轉動，污泥被導至傾斜揚料板上即被提升到筒體的中心位置，逐漸灑落形成料幕，高溫氣流從中穿過，使污泥預熱并蒸發部分水分。
當污泥灑落、移動到活動的篦條式翼板上時，物料又與預熱過的篦條式翼板夾雜在一起，將熱量傳給物料，使部分水分蒸發。同時，翼板夾帶物料提起、灑落，重復多次，物料與熱氣流進行對流和接觸熱交換。同時埋在物料中的清掃裝置，也沿圓弧形揚料板的里側下滑，把揚料板內壁粘附的物料清掃下來。當清掃裝置隨筒體轉過垂直線以后，又在圓弧揚料板背面拖動，將其粘附在揚料板外壁的物料清掃下來。隨著筒體的不斷轉動，使部分水分蒸發，污泥得到進一步干燥。
同時，清掃裝置對污泥團球也起到了打碎作用，提高了干燥速度，最后污泥干燥后變成低水分的松散物料，由出料口排出。
轉筒污泥烘干機優點：
1、采用自動控制裝置，只需通過控制面板調節好時間，即可自動完成整個烘干過程，從而極大的提高了烘干效率。
2、轉筒采用優質不銹鋼制作，筒體美觀光滑，經久耐用。
3、采用三角膠帶傳動，運轉平穩、噪聲低、安全可靠。
4、高效率循環排氣及內籠轉動保證烘干快速均勻；大直徑入料口，方便物料進出。
5、優質熱交換器及定時控制正反轉，進一步提高烘干及搖粒質量。
6、高效散熱器，并配以合理的引風道，使熱風直接和衣物接觸，大大提高了烘干效率，同時節省了能源。
